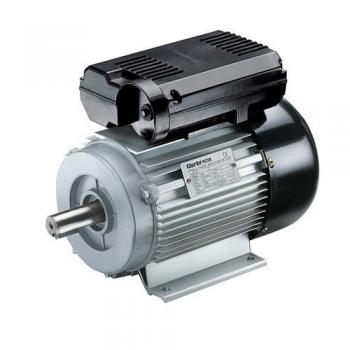

Габаритные размеры

Конструкторское исполнение	Число полюсов	Размеры, мм
		l30	l33	h31	d24	l1	l2	l10	l31
IM1081*	2	203	230	141	140	23	23	71	36
IM2081*	2	203	230	141	140	23	23	71	36
IM3081*	2	203	230	141	140	23	23	71	36
IM2181**	2	203	230	120	141	23	23	71	2,5
IM3681**	2	203	230	120	141	23	23	71	2,5

*- монтаж на лапах и фланце, монтаж на фланце-любое направление вала
** - монтаж на лапах и фланце, монтаж на фланце-любое направление вала



Конструкторское исполнение	Установочные и присоединительные размеры (мм)
	d1	d2	d10	d20	d22	d25	b1	b2	b10	h1	h2	h5	h6	h10	h
IM1081*	11	11	5,8	115	10	95	4	4	90	4	4	12,5	12,5	7	56
IM2081*	11	11	5,8	115	10	95	4	4	90	4	4	12,5	12,5	7	56
IM3081*	11	11	5,8	115	10	95	4	4	90	4	4	12,5	12,5	7	56
IM2181**	36	11	-	65/85	-	50/70	4	-	90	4	-	13	-	7	56
IM3681**	36	11	-	65/85	-	50/70	4	-	90	4	-	13	-	7	56

*- монтаж на лапах и фланце, монтаж на фланце-любое направление вала
** - монтаж на лапах и фланце, монтаж на фланце-любое направление вала
